Accelero S1+ Turbo: montaggio



Diversamente dall’Xtreme, e similmente al Mono Plus, anche in questo caso la situazione è sensibilmente migliore. Il sistema di montaggio prevede distanziatori che presentano uno strato preapplicato di colla, che permetterà certamente un montaggio più agevole. La procedura di montaggio, rivista e corretta ma ulteriormente perfezionata in base al modello, è immediata e non abbiamo incontrato problemi di sorta. In sostanza bisogna semplicemente applicare i 4 distanziatori neri sul sistema di ritenzione, applicare i quattro spacer rossi posteriormente ed avvitare le viti, avendo applicato prima i dissipatorini per le RAM e la pasta termica. In merito alla colla termica G-1 però risulta di difficile applicazione, quindi vi invitiamo a fare la massima cautela ed a porre molta attenzione nelle fasi di preparazione del composto. Il prodotto è buono e non è elettricamente conduttivo, ad ogni modo ve ne sconsigliamo l’utilizzo su piccoli chip del PCB, specialmente le fasi di alimentazione, per via della sua difficoltà di applicazione con il rischio di sporcare la scheda.



009  010  011  012



Anche in questo caso vi invitiamo a verificare il contatto diretto tra core e base del dissipatore, ponendolo orizzontalmente una volta montato, e vedendo se ci sono delle fessure d’aria. Nel nostro caso non c’è stato nessun problema. Vi suggeriamo di verificare le seguenti cose:

- verificate il posizionamento corretto dei distanziatori

- verificate che ci sia contatto tra la base del dissipatore e l’IHS/DIE della scheda video

- verificate che la tipologia dei distanziatori sia corretta, perché ricordiamo che anche qui ce ne sono due



014  015  017  019

Riportiamo alcune fotografie dirette del montaggio:



001  002  004  013

Invitiamo Arctic Cooling a fornire in dotazione questo materiale:

- pad termici adesivi, facilmente removibili, da tagliare ed applicare sotto i dissipatori passivi, al posto della colla termica G-1

- sistema di distanziatori con BI-adesivi preinstallati, non removibili, dall’applicazione immediata, di modo che sia possibile anche un riutilizzo, perché in questo caso tendono a scollarsi dopo la prima applicazione

Il manuale è di buona qualità quindi l’installazione sarà rapidissima. Nel complesso è un prodotto davvero molto valido.

Riportiamo il sito del Turbo module:

http://www.arctic.ac/en/p/cooling/vga/457/s1-plus-turbo-module.html?c=2182

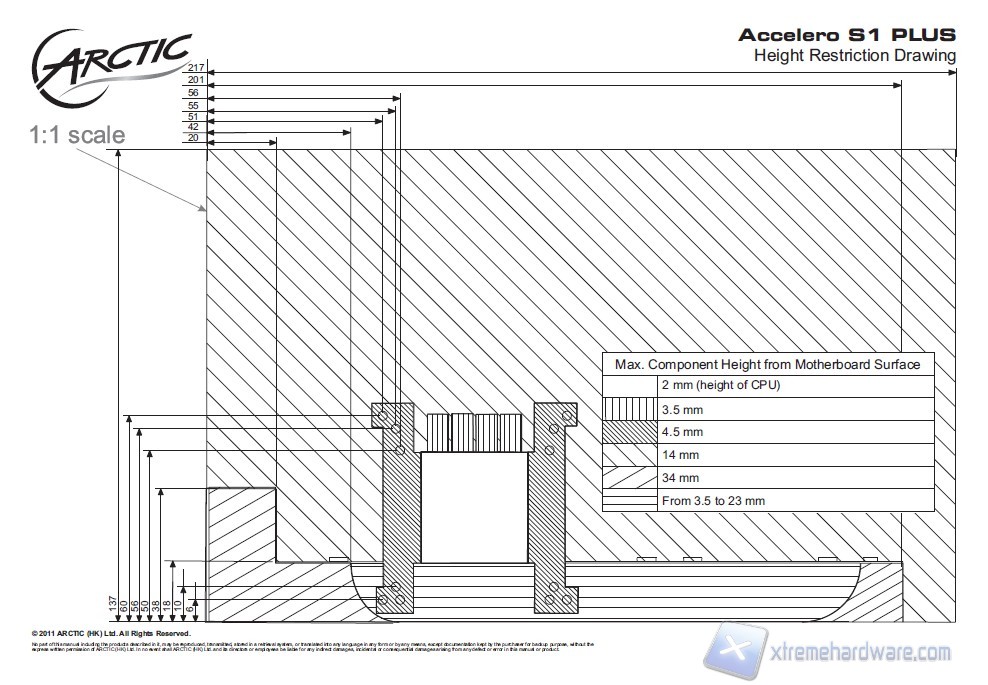

Di seguito la lista della compatibilità:



ARCTIC COOLING XTREME7970 MONOPLUS S1TURBOMODULE WWW.XTREMEHARDWARE.COM 00014
